高功率密度長弧高壓汞燈的設計同低功率密度長弧高壓汞燈的設計基本一樣，只是因為選取的p。值較大，所以燈壁負荷也很大，充汞量也較多。所有低功率密度長弧高壓汞燈的設計公式均適用于高功率密度長弧高壓汞燈。這里僅敘述在燈結構設計上如何保證有最大的紫外輸出問題。

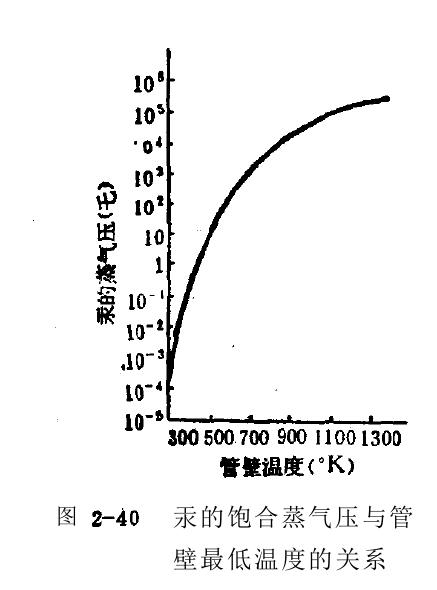

紫外線高壓汞燈與照明用高壓汞燈在設計上的出發點是不同的，紫外線高壓汞燈要保證紫外能量的最大輸出才算是成功的設計。從圖2—43中可看出，紫外輸出隨著壓強的變化有個最佳值，例如p0＝84瓦/厘米時，燈內汞壓強在3000、40四毛時，紫外輸出最大。所以在燈設計時，就要保證燈工作在這個壓強范圍內。同時為了不使燈內出現湍流，以至影響燈的輻射，所以單位弧長的充汞量貝及燈管內經d內要滿足貝㎡/d內＜250的關系式，因此在選定了P0后，對m、M，dn、P等幾個參數要反復核算，最后利樣燈測試其紫外能量，把測試結果與設計參數反復校核后，最后確定設計方案。
高功率密度的汞燈，因電極溫度在2000℃以上，管殼外表面溫度在600-800℃之間，這樣就必須強迫冷卻，強迫冷卻有風冷和水冷兩種，兩種冷卻方式的選擇取決于燈功率。風冷的設備較簡單，但最好用惰性氣體(如氮氣、 氬氣等)冷卻。水冷則設備復雜，冷卻水必須是沒有無機鹽和沒有有機化合物的清水或蒸餾水才行，不然將影響紫外輸出，因為無機鹽和有機化合物粒子均吸收紫外線，更危險的是無機鹽遇高溫后會在管殼上結垢，水垢會使燈管無法透過紫外線。
因此，冷卻水最好不用自來水，因自來水內含無機鹽較多(硬水)。使燈工作不了幾天表面就要結水垢。再者冷卻水層不宜太厚，只要能使燈表面冷卻到60-100℃就可以了，水層太厚也要吸收紫外線能量，尤其是對短波紫外吸收更多，所以設計水套時，最好使水層薄而流速大。這樣既冷卻了燈管而又很少吸收紫外線。http://www.1234wg.cn
