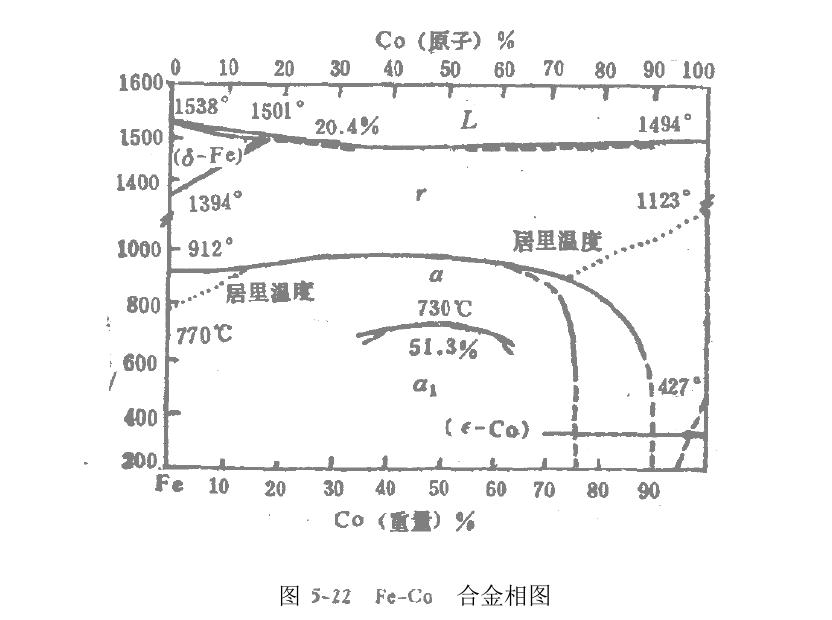

鐵鉆合金相圖如圖5—22所示．在液相線以下，大約920記以上相當寬的成分范圍內，鐵和鉆可形成無序的面心立方固溶體(?相)．在9206C和730贍之間，成分在0—75密C。范圍內的合金，主要由體心立方固溶體組成，該相圖中用。表示．接近等原子比成分的鐵鉆合金在冷卻到730贍附近時，內部結構會發生從無序相。相到有序相的轉變．購相是呈氯化艷型結構的體心立方固溶體．在鐵鉆合金中，這一有序一無序轉變對合金的磁性能和機械性能有著重大的影響。

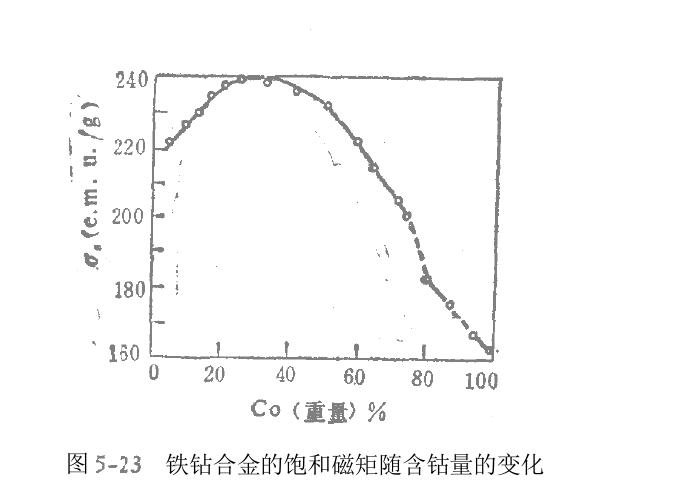

圖5—22中還示出了合金的居里溫度隨含鉆量的變化．總的說來，隨著臺鉆量的增加，鐵鉆合金的居里溫度是逐步升高的。圖5—23是鐵鉆臺金的飽和磁矩隨含鉆量變化的測量結果這種合金中，最高的飽和磁化強度出現在含鉆量為35密重量處，這時，其網肋＝2.45T。
圖5—24和圖5—25分別示出了鐵鉆合金的磁晶各向異性常數通和飽和磁致伸縮系數31M，如I、隨含鉆量的變化．從圖中可以看到，鐵鉆合金的X2基本上隨著臺鉆量的增加而下降，但是，其下降的趨勢依賴于臺金的冷卻速率．通過水淬的合金，主要由無序相組成，及，在40知co處趨于零；而當合金以20／h冷卻速率緩慢冷卻時，內部將由有序相組成，x5則在50知co處趨于零．鐵鉆合金的飽和磁致伸縮系數L1N對臺鉆量的依賴性比2ll，要強烈，而且在50％附近，兩者的數值還和冷卻速率有關。
含鉆量為50％的鐵鉆合金，具有高的飽和磁感應強度、高的初始磁導率和最大磁導率，通常稱為坡明德(Pe rmendur)合金．這種合金存在微量雜質元素(如碳、氮、氧)和出現無序一有序轉變時將會變脆，其磁性能對熱處理和純度也很敏感．因此，提高合金純度和抑制有序相的出現十分重要．為了改善這種合金的加工性能，可以添加v，M，w，Ti等元素。特別是加入2％v的鐵鉆合免稱為2v型坡明德合金)，對性能有較大改善．釩的加入，有利于抑制有序化的進行和改善鐵鉆臺金的壓延性，因而這種含釩臺金材料可以軋成只有0.0075mm厚的片材．另外，釩的加入還可提高鐵鉆合金的電阻率，而對臺金的磁性能卻不會帶來任何有害影響．如果在2V型坡明德合金的基礎上，通過采用很純的原材料、在氣氛爐中熔煉，以及在濕氫和干氫中進行退火來進一步降低混入的間隙式雜質含量，最后在750—850GC進行磁場處理，就可以使合金的磁性能大大提高。這樣制成的合金稱為超坡明德合金。
有關鐵鉆合金的典型磁性能己列于表5—6中，鐵鉆合金通常用作直流電磁鐵鐵芯和極頭材料、航空發電機定子材料以及電話受話器的振動膜片等．此外，由于這種合金具有較高的飽和磁致伸縮系數(在1000e磁場下，A5＝十60×10〕，因此是一種很好的磁致伸縮合金，只是由于成本高，未能在電聲換能器中得到大規模應用。http://www.1234wg.cn
